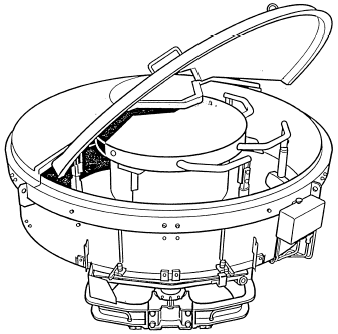

Кольцевые лотковые смесители THZ компании ТЕКА для стекольной шихты, работающие в периодическом режиме, имеют емкость от 250 до 6000 литров.
Дно и стенки смесительного лотка защищены от износа сменной футеровкой. В зависимости от варианта применения футеровка изготовлена из проверенных на практике материалов, например, специального стального листа, специальной хромоникелевой или нержавеющей стали, износостойкого антикоррозионного материала Hardox 500, керамики с окисью алюминия.
Месильные стержни регулируются по высоте и упруго смонтированы в корпусе ротора, по желанию заказчика они могут монтироваться в сменных втулках (THZ 250 - THZ 1125). начиная с типоразмера THZ 1500 этот вид монтажа применяется в серийном исполнении. В качестве специального исполнения смесители могут поставляться с централизованной смазкой.
Месильные стержни, сменные манжеты для защиты месильных стержней от износа и скребки могут изготавливаться из различных материалов на выбор заказчика: отбеленного чугуна W4, с покрытием из твердых сплавов, полиуретановых эластомеров, отбеленного чугуна (SPIKE) со штифтами из твердого сплава, специальная безникелевая сталь.
Кольцевой лотковый смеситель THZ 250 оборудован не требующим обслуживания фланцевым редукторным двигателем в качестве привода и для опорожнения.
Кольцевые лотковые смесители типоразмеров с THZ 375 по THZ 1125 имеют расположенный по центру планетарный редуктор с фланцевым двигателем.
Кольцевые лотковые смесители типоразмеров с THZ 1500 по THZ 6000 также приводятся в действие расположенным по центру планетарным редактором с карданным валом и двигателем на лапах. По желанию для мягкого пуска с полной нагрузкой может быть установлена промежуточная турбомуфта.
Прифланцованный к редуктору масляный насос обеспечивает циркуляцию масла и служит для опорожнения смесителя. Общая система маслоснабжения облегчает технический уход за редуктором и системой опорожнения комплексного узла.
Ротационный цилиндр приводит в действие сегментные разгрузочные заслонки с электрическим управлением, которые могут устанавливаться в любое положение с помощью не подверженных износу концевых выключателей.
Благодаря смещённому во внутрь центру вращения создается большое разгрузочное отверстие, что позволяет быстро выгрузить продукт. В качестве опции разгрузочное устройство может приводиться в действие независимо от привода смесителя через отдельный гидравлический агрегат.
В типоразмерах с THZ 375 до THZ 1125 могут монтироваться до 4, а начиная с типоразмера THZ 1500 до THZ 6000 - до 3 разгрузочный устройств. Возможна также установка устройства для выгрузки продукта с целью пробоотбора. Рабочее пространство смесителя защищено пыленепроницаемым защитным кожухом.
Максимально большие заслонки имеют разное расположение и могут приводиться в действие ручными или электрическими лебёдками. Благодаря отсутствию ограничивающих пространство надстроек возможно размещение загрузочных отверстий, патрубков, вентиляционных отверстий, заслонок для чистки, смотровых отверстий по индивидуальным проектам.
| THZ | 250 | 375 | 500 | 750 | 1125 | 1500 | 1875 | 2250 | 3000 | 3750 | 4500 | 5250 | 6000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Емкость смесителя | л. | 250 | 375 | 500 | 750 | 1125 | 1500 | 1875 | 2250 | 3000 | 3750 | 4500 | 5250 | 6000 |
| Емкость (при плотности загрузки 1,2 кг/дм.куб) | кг. | 300 | 450 | 600 | 900 | 1350 | 1800 | 2250 | 2700 | 3600 | 4500 | 5400 | 6300 | 7200 |
| Число циклов | в час | 15 - 20 | ||||||||||||
| Мощность привода смесителя | кВт | 7,5 | 11 | 15 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 |
| Частота вращения ротора | об/м | 35 | 37 | 30,5 | 29 | 29 | 20 | 20 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18 |
| Напорное давление воды | бар | 4 - 6 | ||||||||||||
| Вес нетто стандартного смесителя | кг. | 900 | 1500 | 1900 | 2500 | 3500 | 4200 | 4600 | 6500 | 8600 | 9500 | 10300 | 11600 | 15000 |

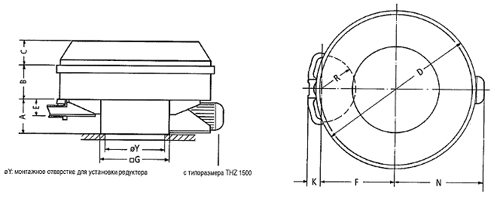

Все размеры указаны в мм. При проектировании монтажа запрашивайте монтажные чертежи. Все данные соответствуют современному уровню техники. Возможно внесение изменений, связанных с техническими усовершенствованиями.
| THZ | A | B | C | D | E | F | G | K | N | R | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 350 | 500 | 300 | 1354 | - | 780 | 600 | - | - | 400 | 500 |
| 375 | 450 | 485 | 370 | 1700 | 215 | 765 | 700 | 170 | - | 400 | 550 |
| 500 | 550 | 485 | 410 | 1900 | 215 | 860 | 860 | 170 | - | 400 | 650 |
| 750 | 650 | 500 | 473 | 2210 | 235 | 1000 | 1000 | 207 | - | 450 | 750 |
| 1125 | 475 | 500 | 430 | 2520 | 265 | 1175 | 1100 | 207 | - | 525 | 900 |
| 1500 | 550 | 550 | 430 | 2520 | 265 | 1175 | 1100 | 207 | 1427 | 525 | 1050 |
| 1875 | 550 | 600 | 380 | 2872 | 320 | 1350 | 1300 | 215 | 1423 | 600 | 1150 |
| 2250 | 650 | 650 | 330 | 2992 | 320 | 1410 | 1300 | 215 | 1678 | 600 | 1150 |
| 3000 | 650 | 650 | 440 | 3370 | 321 | 1575 | 1500 | 230 | 1862 | 700 | 1350 |
| 3750 | 800 | 800 | 310 | 3840 | 321 | 1800 | 1600 | 230 | 2317 | 700 | 1350 |
| 4500 | 800 | 800 | 310 | 3840 | 321 | 1800 | 1600 | 230 | 2456 | 700 | 1350 |
| 5250 | 800 | 800 | 320 | 4350 | 321 | 2060 | 1800 | 230 | 2400 | 700 | 1350 |
| 6000 | 800 | 800 | 500 | 4660 | 321 | 2000 | 2000 | 230 | 2450 | 700 | 1650 |
