Назначение и область применения
Редукторы глобоидные типа 1Чг (ГОСТ 16162-93) - одноступечатые универсальные не обдуваемые , межосевое расстояние 80, 100, 125 мм; применяются в различных областях машиностроения работают с постоянными и переменными нагрузками, в непрерывном или основном повторно-кратковременном режиме работы,с одним направлением вращения валов или реверсами, при частоте вращения входного вала не превышает 1500 об/мин; В зависимости от климатических условий редуктора выпускаются в следующих вариантах : при эксплуатации в районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т),категорией размещения от 1 до 3 и в климатическом исполнении УХЛ и 0 для категории размещения 4 ( ГОСТ 15150-69).
Вверху и внизу неразъемного корпуса редуктора имеются лапы позволяющие установить редуктор в различных положениях. Вал глобойдного колеса установлен на конических подшипниках ,червяк на радиально-упорных шарикоподшипниках. Установка в требуемом положении червяка и колеса, а также регулировка подшипников осуществляется прокладками установленными между крышками и корпусом. Смазка в редукторе осуществляется разбрызгиванием и окунанием в общей масляной ванне.
Основная особенность редуктора заключается в глобоидном зацеплении, которое существенно повышает нагрузочную способность. Конструкция редукторов позволяет устанавливать их с горизонтальным и вертикальным расположением валов, чем значительно расширяется область их применения.
Технические характеристики:
| Наименование | Межосевое расстояние | Передаточное число | Масса, кг | Габариты, мм | Момент на выходном валу, Н.м | Подводимая мощность |
| 1Чг-80 | 80 | 10; 12,5; 16 | 30 | 300*280*250 | 150...200 | 0,5...3,1 |
| 1Чг-100 | 100 | 20; 25; 31,5 | 30 | 350*332*312 | 300...400 | 1,1...6,3 |
| 1Чг-125 | 125 | 40; 50; 63 | 86 | 405*350*425 | 600...920 | 2,1...12,3 |

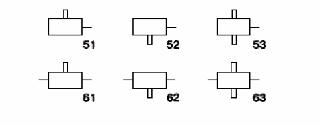

Варианты сборки
 |
Условные обозначения редуктора 1ЧГ-125-40-51-У2
- Тип редуктора (1ЧГ)
- Межосевое расстояние ,мм (125)
- Передаточное число (40)
- Схема сборки (51)
Климатическое исполнение и категория размещения по ГОСТ 15150-69
