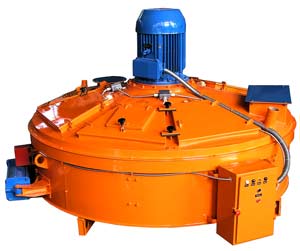

ПродукцияБетоносмесительное оборудованиеБетоносмесителиСБ-138 БМ Бетоносмеситель СБ 138 БМ
 Бетоносмеситель типа СБ 138БМ разработан для производства строительных растворов, смесей из бетона, а также смесей, применяемых в строительной сфере, литейном, стекольном и химическом производстве. Объем загрузки смесителя - полторы тысячи литров. СБ 138 БМ - это модернизированная модель бетономешалки СБ 138Б, в ней применены наиболее качественные аспекты предыдущей модели, но конструкция имеет и новые разработки, которые позволяют повысить эксплуатационные и эргономические показатели предшественника.
Особенности бетоносмесителя СБ 138 БМСостоит из статичного корпуса-чаши, ротора со смесительными лопастями, крышки (над ней расположены приемные патрубки, через которые происходит загрузка компонентов бетонной смеси), планетарного двигателя-редуктора и затвора с пневмоцилиндром. Модернизированные конструкции створок и крышки обеспечивают минимальное пыление во время работы, улучшают условия обслуживания бетоносмесителя модели СБ 138 Б (М) по сравнению с моделью СБ 138 Б. Кольцевое смесительное пространство чаши заключено между днищем, внутренней и наружной обечайками. Сменная броня, крепящаяся на винтах, изготовлена из марганцовистой стали, что улучшает ее износостойкость. Жесткость чаши увеличена, то есть работа смесителя стала более надежной. Применение усовершенствованной конструкции чаши улучшило центрирование ротора, это обеспечило значительное уменьшение боковых зазоров между лопастями, скребками и броней чаши смесителя и обернулось соответствующим улучшением качества бетонных смесей в результате перемешивания. Днище корпуса бетоносмесителя имеет секторное отверстие для выгрузки смеси, которое закрывается затвором. Пневмоцилиндр итальянской фирмы "Камоцци-Пневматик" производит открытие и закрытие затвора. На пневмоцилиндре крепятся конечные выключатели, сигнализирующие о нахождении затвора в крайних положениях. Бесконтактные датчики, которыми оборудованы створки крышки мешалки, гарантируют безопасность работы обслуживающего персонала. Сверху на корпусе чаши смесителя СБ 138 Б(М) установлена крышка, в которой имеются загрузочный патрубок, вытяжной патрубок, соединяющий с аспирационной системой, патрубок для подачи воды и химических добавок. Смесительные лопасти и скребки для очистки с помощью держателей, изготовленных из износостойкой стали, закреплены на корпусе ротора. Жестко закреплены только лопасть верхнего слоя и внутренний очистной скребок, наружный скребок и лопастедержатели снабжены пружинами. Шпонки соединяют лопастедержатели, установленные в корпусе втулках из металлографита, с литыми кулаками. Редуктор и ротор защищены от поломок при заклинивании щебня пружинной подвеской лопастей. рабочее натяжение пружины регулируется специальными болтами так же, как регулируется зазор между днищем и лопастью. Привод смесителя состоит из электродвигателя и планетарного двуступенчатого редуктора. В первой ступени применен плавающий венец, во второй - запрессованный в корпус. В обеих ступенях сателлиты выполнены из ст.40Х с термообработкой до HRC 46...54. Солнечные вал-шестерни из ст.18ХГТ с цементацией, зубья шлифованные, степень точности 7В. Выходной вал редуктора закреплен на чаше бетоносмесителя жестко. Вращающийся корпус редуктора передает крутящий момент ротору. Для смазки подшипников редуктора и зубчатых колес применяется масло с присадками ТАП 15В. Три резиновых армированных манжета, лабиринт и крышка служат для уплотнения выходного вала редуктора. Электродвигатель имеет резиновый амортизатор, что уменьшает нагрузку на зубчатые колеса смесителя. Бетоносмеситель работает так: отдозированные компоненты смеси загружаются при вращающемся роторе, также подается вода в заданном количестве. Лопасти ротора при вращении смешивают материалы, образуя смесь однородной консистенции. Когда смесь готова, она выгружается через люк затвора. Один замес бетонной смеси занимает 90 секунд: 10 секунд - загрузка составляющих смеси, до 30 секунд - перемешивание, 22 секунды - выгрузка. Бетоносмеситель поставляется в комплектации к бетонным заводам СБ-241Б, СБ-145-3Б, СБ-145-4 и другим. Компанией ООО "СтройМаш" осуществляется продажа СБ 138 БМ, СБ 146 А, СБ 153 А, СБ 247 и других бетоносмесителей производства ЗАО "Бетонмаш". У нас Вы также можете купить запасные части и комплектующие для бетоносмесителей. Быстроизнашиваемые детали практически всегда есть в наличии на нашем складе. У нас Вы также можете купить запасные части и комплектующие для . Быстроизнашиваемые детали практически всегда есть в наличии на нашем складе. Запасные части для бетоносмесителя СБ 138 - скачать прайс
