ПродукцияБетоносмесительное оборудованиеБетоносмесителиСБ- 146А Бетоносмеситель СБ - 146А
 Бетоносмеситель предназначен для приготовления бетонных смесей и строительных растворов, а также других смесей в строительной индустрии, стекольном, литейном и химическом производстве. Поставляется в комплектации к бетонному заводу СБ-241А.
| |||||||||||||||||||||||||||||||
Устройство и принцип работы

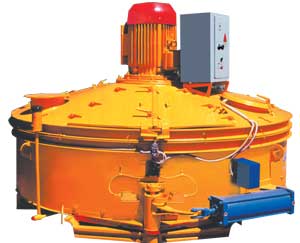

Бетоносмеситель СБ 146А своей конструкцией представляет цилиндрический корпус-чашу с ротором, к которому присоединены лопасти для перемешивания раствора, редуктором, крышкой, установками пневмоцилиндра, затвором. Приводится в действие при помощи электродвигателя.
Смесительное пространство чаши имеет форму кольца и заключено между внутренней и наружной обечайками и днищем. Внутри чаша бетоносмесителя защищена сменной броней. Днище корпуса имеет отверстие с затвором для выгрузки смеси. Затвор бетоносмесителя приводится в движение пневмоцилиндром фирмы Camozzi (Италия).
Наружная стенка корпуса бетоносмесителя оборудована конечными выключателями, которые сигнализируют оператору о нахождении затвора в крайних положениях, а также конечными выключателями, предусмотренными для отключения электродвигателя во время открытия створок чаши.
Бетоносмеситель СБ 146 А оборудован крышкой сложной конструкции, в которой предусмотрены: загрузочный патрубок, позволяющий раздельно загружать инертные материалы и цемент; вытяжной патрубок, соединяющий с аспирационной системой; труба для заливки воды; смотровой люк.
Корпус ротора оснащен держателями лопастей и скребками для очищения. Наружный скребок жестко закреплен на роторе, а лопастедержатели и наружный скребок имеют пружины. Пружинная подвеска предохраняет редуктор и ротор от поломок, возможных при заклинивании щебня. Лопастедержатели соединены с кулаками шпонками и размещены в корпусе на втулках из металлографита. Регулировочные болты, расположенные на роторе, регулируют зазор между днищем бетоносмесителя и лопастями и изменяют натяжение пружин.
Редуктор совершает вращательные движения, передающиеся от электродвигателя через входной вал, соединенный стаканом с планетарным редуктором. Редуктор бетоносмесителя включает в себя 2 планетарные последовательные передачи первой и второй ступеней. Равномерную нагрузку передач обеспечивают плавающие венцы и зубчатая муфта.
Передача крутящего момента редуктора осуществляется через вращающийся корпус редуктора. Выходной вал редуктора жестко закреплен в чаше. Уменьшение динамических нагрузок на зубчатые колеса электродвигателя обеспечивается резиновым амортизатором на крышке бетоносмесителя.
Подшипники и зубчатые колеса редуктора смазываются маслом, выходной вал уплотнен манжетами из армированной резины, входной вал — одной манжетой, крышкой и лабиринтом.
Бетоносмеситель СБ 146А смешивает составляющие смеси в однородную массу и затем выливает ее через люк затвора.
ООО "СтройМаш" осуществляет не только поставку и продажу бетоносмесителя СБ 146 А, но и комплектующих и запасных частей к нему. Запасные части всегда есть на нашем складе, чтобы заказать их, достаточно позвонить по телефону (8635) 24-50-06, или (8635) 24-24-35.
