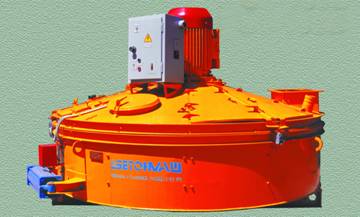

состоит из рамы, в которой установлены бетоносмеситель, привод скипа, совмещенное устройство взвешивания воды и цемента (базовый вариант), дозатор химических добавок (при заказе), отклоняющие блоки и указатели вытяжки и обрыва троса. Для обслуживания дозаторов в верхней части смесительного блока имеются площадки. Металлоконструкция блока выполнена из стальных швеллеров, уголков и рифленого листа. Базовый вариант бетонного завода комплектуется бетоносмесителем типа СБ-138Б, который состоит из неподвижного корпуса-чаши, ротора со смесительными лопастями, крышки, над которой расположены приемные патрубки для загрузки компонентов бетонной смеси, электродвигателя с планетарным редуктором и затвора с пневмоцилиндром. Кольцевое смесительное пространство чаши заключено между днищем, наружной и внутренней цилиндрической обечайками, защищенное сменной броней (донная броня - на винтах, боковая и броня стакана – на электрозаклепках), изготовленной из высокоизносостойкой марганцовистой стали. В днище корпуса имеется секторное отверстие для выгрузки смеси, закрываемое затвором. Открытие и закрытие затвора производится пневмоцилиндром итальянской фирмы «Камоцци-Пневматик». Конечные выключатели, сигнализирующие о нахождении затвора в крайних положениях, крепятся на пневмоцилиндре с магнитным поршнем. На стенке чаши крепятся конечные выключатели, отключающие электродвигатель при открывании крышки чаши во время работы смесителя. Сверху на корпусе чаши установлена крышка, в которой имеются загрузочный патрубок, вытяжной патрубок для соединения с аспирационной системой и патрубок для заливки воды и химдобавок. На корпусе ротора закреплены держатели смесительных лопастей и очистные скребки, изготовленные из износостойкой стали. Внутренний очистной скребок и лопасть верхнего слоя закреплены на роторе жестко, а наружный скребок и лопастедержатели подпружинены. Лопастедержатели через шпонку соединяются с литыми кулаками и установлены в корпусе на металлографитовых втулках. Пружинная подвеска лопастей предохраняет ротор и редуктор от поломок при заклинивании щебнем. На роторе имеются регулировочные болты, с помощью которых устанавливается зазор между лопастью и днищем, а также производится рабочее натяжение пружины. Привод смесителя состоит из электродвигателя и двухступенчатого планетарного редуктора. В первой ступени редуктора применен «плавающий» венец, во второй – запрессованный в корпус. Сателлиты обеих ступеней выполнены из ст.40Х с термообработкой до HRC 46…54, солнечные вал-шестерни из ст.18ХГТ с цементацией, зубья шлифованные, степень точности – 7В. Выходной вал редуктора жестко закреплен на чаше смесителя, передача крутящего момента ротору осуществляется через вращающийся корпус редуктора. Зубчатые колеса и подшипники редуктора смазываются маслом ТАП-15В с присадками. Выходной вал редуктора уплотняется тремя резиновыми армированными манжетами, лабиринтом и крышкой. Для уменьшения нагрузки на зубчатые колеса электродвигатель соединен резиновым амортизатором с крышкой.
Смеситель работает следующим образом: при вращении ротора загружаются отдозированные составляющие смеси и подается заданная доза воды. Вращающийся ротор лопастями воздействует на смешиваемые материалы, образуя однородную смесь. Готовая смесь выгружается через люк затвора. Цикл приготовления одного замеса бетонной смеси составляет 62 секунды (при загрузке составляющих смеси за 10 сек., времени перемешивания – 30 сек., времени выгрузки – 22 сек.). По желанию заказчика бетонный завод может быть укомплектована модернизированным бетоносмесителем СБ-138БМ, основными преимуществами которого являются усиленная жесткость смесительной чаши, что значительно улучшает центрирование рабочего органа (ротора) и как следствие обеспечивает минимальные зазоры между донной броней и лопастями, боковой броней, броней стакана и наружным, внутренним очистными скребками. Также, бетоносмеситель СБ-138БМ имеет новую конструкцию крышки с торцевым уплотнением створок, что резко уменьшает пыление при загрузке смесителя.

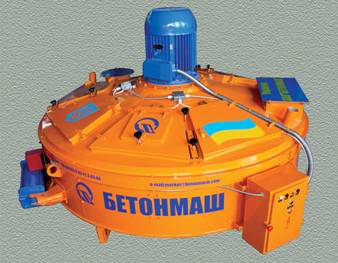

Также, возможна комплектация бетонного завода роторно-планетарным противоточным смесителем СБ-242-8, который обеспечивает более интенсивный процесс перемешивания смеси и как следствие повышение производительности. Кроме того, смеситель СБ-242-8 позволяет расширить диапазон приготавливаемых смесей от легких бетонов до полусухих смесей, включая сухие строительные смеси. Смеситель имеет ряд новых конструкторских решений, повышающих надежность, долговечность узлов и ставящих его в один ряд с лучшими мировыми аналогами. К одной из продольных боковых площадок смесительного блока крепится блок управления, в котором располагается рабочее место оператора, пульт управления бетонным заводом, шкаф аппаратуры управления силовой аппаратурой, кондиционер, масляный радиатор. На противоположной продольной площадке смесительного блока закреплен пневматический шкаф с электропневматическими распределителями и разводка трубопроводов пневмооборудования. Над бетоносмесителем, на верхней раме смесительного блока установлен совмещенный дозатор цемента и воды (в базовом варианте) и дозатор химических добавок (при спецзаказе). |
