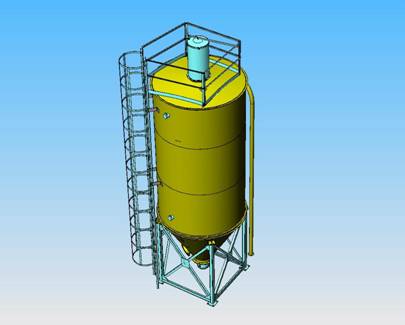

Бетонный завод в базовом варианте состоит из одного силоса цилиндрической формы емкостью 32 тн, установленного на опорной металлоконструкции, шнекового питателя и дозатора цемента. На крыше силоса установлен фильтр С-753А.08.000Б очистки избыточного воздуха, сбрасываемого в атмосферу при загрузке силоса цементовозом или установкой для выгрузки цемента из вагонов-хопперов. Корпус фильтра выполнен из листовой стали, внутри которого расположено 7 рукавных фильтров, выполненных из специальной фильтрующей ткани и установленных на пружинной подвеске. Периодически во время загрузки силоса цементом для очистки фильтрующих элементов необходимо производить встряхивание с помощью троса, соединенного с центральной тягой фильтра. Общая поверхность фильтрации – 2,2м2, пропускная способность - 8 м3/мин. Концентрация цемента в воздухе после очистки не более 4 мг/м3. Возможна поставка бетонного завода со складом цемента, укомплектованным фильтром FC2J07 фирмы «Wam» (Италия) c системой автоматического пневмовстряхивания.

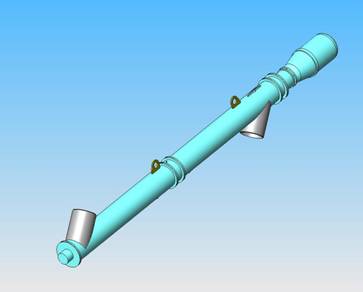

Для контроля за уровнем цемента в силосе применяются указатели уровня. В базовом варианте бетонного завода склад цемента комплектуется указателями уровня типа УКМ, которые дают информацию оператору о прекращении загрузки цемента при достижении верхнего предельно допустимого уровня и о необходимости дозагрузки силоса цементом при достижении нижнего уровня в процессе работы. Возможна поставка бетонного завода со складом цемента, укомплектованным датчиками уровня ILTCO фирмы «Wam» (Италия), работающими по принципу УКМ, а также тросовым указателем уровня РИС-101 (Россия), позволяющим отслеживать текущий запас цемента в силосе (в процентах). Для обеспечения нормального истечения цемента в нижней конической части силоса установлены специальные устройства аэроподдува с кольцевым коллектором подачи воздуха, включающиеся автоматически при начале работы шнекового питателя. К нижнему фланцу силоса подсоединен затвор ручного действия для перекрытия выгрузочного отверстия в случае проведения ремонтных работ и необходимости демонтажа шнекового питателя. Шнековый питатель СБ-241А.04.00.000 подсоединяется к затвору и служит для подачи цемента от силоса в дозатор. В конструкции питателя используется принцип перемещения цемента винтовым шнеком для транспортирования под углом 45° в сторону выгрузки. Питатель состоит из неподвижного корпуса, выполненного из стальной трубы, приводного мотор-редуктора, шнекового вала с укрепленными на нем транспортирующими витками, концевой и промежуточной опоры, загрузочного и разгрузочного патрубков. Для обслуживания и доступа к основным узлам питателя предусмотрены люки. Питатель опирается на специальный кронштейн расположенный в смесительном блоке.
Для обеспечения доступа к указателям уровня и фильтру на силосе закреплена лестница, а на крыше силоса установлено ограждение для обеспечения безопасности при проведении монтажных и ремонтных работ. Возможна поставка бетонного завода со складом цемента, укомплектованным вторым бункером цемента ёмкостью 32 тн, подающим шнековым питателем и соответствующими изменениями в системе управления бетонным заводом. Электронная система взвешивания цемента выполнена на базе одного тензометрического датчика фирмы «НВМ», имеющего электрическую связь с показывающим цифровым прибором. Дозатор представляет собой усеченный конус изготовленный из листовой стали, разделенный на две части перегородкой из расчета на 220 л воды и 550 кг цемента. Конус установлен меньшим основанием вниз, на нем закреплен выпускной затвор. Оба затвора приводится в движение пневмоцилиндрами двустороннего действия посредством пневмораспределителей. Через рычаг масса взвешиваемого цемента и воды воздействуют на тензометрическое устройство, имеющего электрическую связь с показывающим цифровым прибором, установленным на панели управления перед оператором. На дозаторе цемента установлен пылевой фильтр с одним фильтрующим элементом. Диапазон взвешивания – 0-770 кг, точность дозирования ±1%. В базовом варианте бетонного завода дозатор цемента и воды совмещенный. Возможна поставка бетонного завода с раздельными дозаторами цемента на 3-х тензодатчиках (550кг max) и воды на 1-м тензодатчике (220кг max) с соответствующими изменениями в системе управления. |
