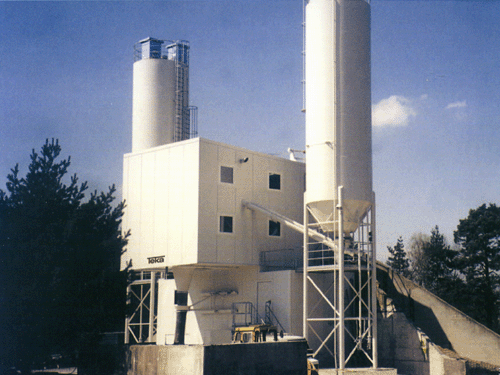

Бетонные заводы для приготовления бетона MIXOMAT имеют агрегатную конструкцию и быстро монтируются. Они оборудованы большой просторной платформой смесителя с расположенной над ней весовой площадкой и имеют достаточное для размещения приборов и оборудования пространство.

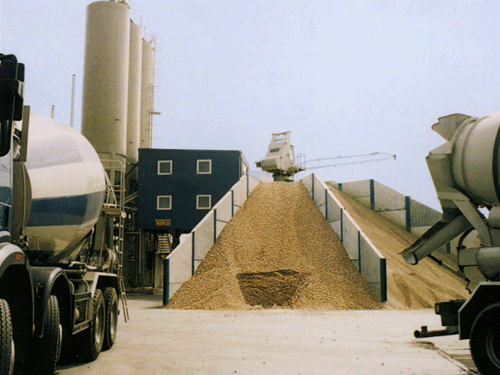

Радиальные бетоносмесительные установки в серийном исполнении оснащены пятью камерами. Стенки камер устанавливаются заказчиком в соответствии с монтажным планом. Дозирующие затворы приводят в действие пневматически. Камера для песка оборудована виброжёлобом. Наполнители подаются в камеры с помощью радиального скреперного механизма.
Загрузочный ковш одновременно выполняет роль весовой ёмкости. В качестве привода используется редукторный двигатель. Ковш с помощью троса перемещается по опорным роликам с подшипниками. Фиксация ковша в позициях загрузки и выгрузки осуществляется с помощью концевых выключателей. Предусмотрены концевые выключатели контроля провисания троса и предохранительные концевые выключатели. Дозирующая подача связующих материалов из силоса на весы осуществляется с помощью шнекового транспортера. Дозированная подача воды происходит автоматически с помощью весов для воды.

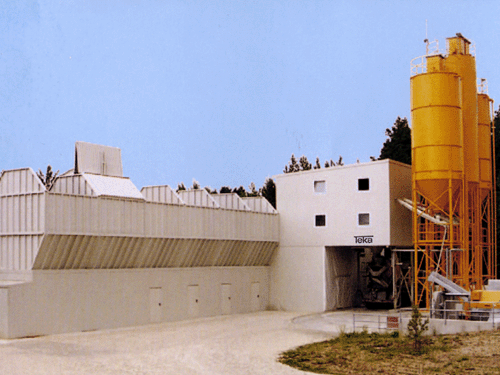

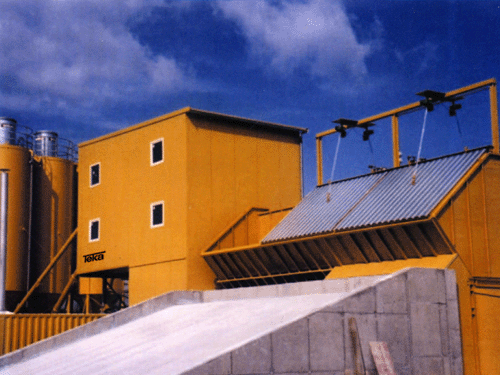

Рядовые силосные установки спроектированы для загрузки с помощью колёсных погрузчиков. Они могут иметь различные варианты исполнения. Каждая камера силоса цемента имеет два дозирующих затвора с пневматическим приводом.
Бетонные заводы для приготовления бетона TRANSMIX:
- радиальные установки с кольцевыми лотковыми смесителями THZ TEKA следующих типоразмеров: TRANSMIX ТHZ : 500 -S / 750 -S / 1500 -S / 1875 -S /2250 -S / 3000 -S производительностью от 20 до 80 м.куб в час
- радиальные установки с двухвальными смесителями TDZ следующих типоразмеров: - TRANSMIX ТDZ : 1500 -S / 3000 -S производительностью от 50 до 80 м.куб в час
- рядовые силосные установки с кольцевыми лотковыми смесителями THZ следующих типоразмеров: - TRANSMIX ТHZ : 750 -R / 1500 -R /1875 -S / 2250 -R / 3000 -R производительностью от 30 до 80 м.куб в час
- рядовые силосные установки с двухвальными смесителями TDZ следующих типоразмеров: - TRANSMIX ТDZ : 1500 -R / 3000 -R производительностью от 50 до 80м.куб в час
- секционные силосные установки следующих типоразмеров: - TRANSMIX ТHZ : 750 -T / 1500 -T производительностью от 70 до 85 м.куб в час
Структурные схемы и технические характеристики бетонных заводов Teka:

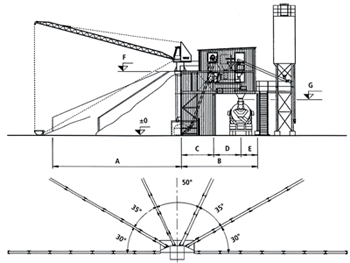

MIXOMAT ТHZ: 1500 / 1875 / 2250 / 3000 B1 -S 5
| Габариты | THZ 1500 | THZ 1875 | THZ 2250 | THZ 3000 |
|---|---|---|---|---|
| A | 14200 | 14200 | 17500 | 17500 |
| B | 8420 | 8420 | 8700 | 9155 |
| C | 3560 | 3560 | 3950 | 4405 |
| D | 3010 | 3010 | 2850 | 2800 |
| E | 1850 | 1850 | 1900 | 1950 |
| F | 7150 | 7150 | 7450 | 7500 |
| G | 4000 | 4000 | 4000 | 4100 |

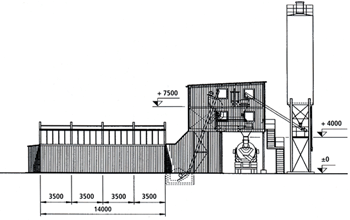

MIXOMAT ТHZ : 1500 / 1875 / 2250 / 3000 B1 - R
| MIXOMAT THZ B1- R | 1500 | 1875 | 2250 | 3000 | |
|---|---|---|---|---|---|
| Производительность по жёсткому бетону, теоретическая *) | ок.м.куб/ч | 50 | 55 | 70 | 85 |
| Ёмкость смесителя (при загрузке заполнителей россыпью) | кг | 2400 | 3000 | 3600 | 4800 |
| Мощность привода смесителя | кВт | 37 | 45 | 55 | 75 |
| Мощность привода загрузочного устройства | кВт | 18 / 18 | 18 / 18 | 22 / 20 | 30 / 28 |
| Скорость вертикального (вверх и вниз) перемещения загрузочного устройства | м/сек | 0,40 / 0,80 | 0,40 / 0,80 | 0,40 / 0,80 | 0,40 / 0,80 |
| Предел взвешивания весов для заполнителей | кг | 2500 | 3000 | 4000 | 5000 |
| Предел взвешивания весов для связующих | кг | 500 | 600 | 800 | 1000 |
| Пропускная способность шнеков для связующих | м.куб/ч | 32 | 32 | 52 | 52 |
| Предел взвешивания водяных весов | кг | 250 | 300 | 400 | 500 |
| Сечение соединения для подачи воды | DN | 40 | 40 | 50 | 50 |
| Мощность компрессора, производительность подачи | л/мин | 730 | 730 | 730 | 730 |
| Ёмкость напорного резервуара | литров | 500 | 500 | 500 | 500 |
| Мощность привода компрессора | кВт | 6,3 | 6,3 | 6,3 | 6,3 |

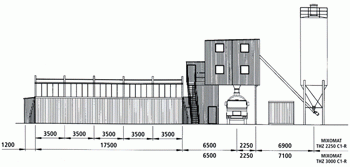

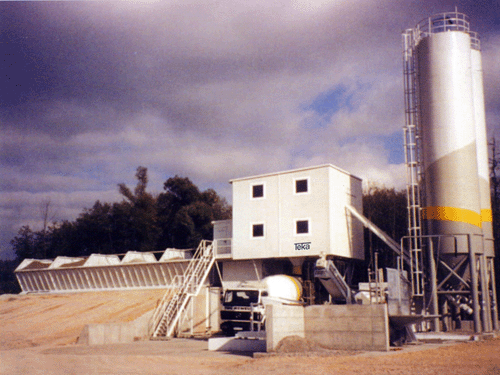

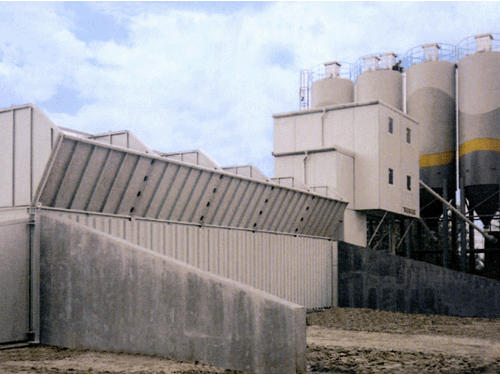

MIXOMAT ТHZ : 2250 / 3000 C1 - R
| MIXOMAT THZ C1- R | 2250 | 3000 | |
|---|---|---|---|
| Производительность по жёсткому бетону, теоретическая *) | ок.м.куб/ч | 70 | 85 |
| Ёмкость смесителя (при загрузке заполнителей россыпью) | кг | 3600 | 4800 |
| Мощность привода смесителя | кВт | 55 | 75 |
| Мощность привода загрузочного устройства | кВт | 22 / 20 | 30 / 28 |
| Скорость вертикального (вверх и вниз) перемещения загрузочного устройства | м/сек | 0,40 / 0,80 | 0,40 / 0,80 |
| Предел взвешивания весов для заполнителей | кг | 4000 | 5000 |
| Предел взвешивания весов для связующих | кг | 800 | 1000 |
| Пропускная способность шнеков для связующих | м.куб/ч | 52 | 52 |
| Предел взвешивания водяных весов | кг | 400 | 500 |
| Сечение соединения для подачи воды | DN | 50 | 50 |
| Мощность компрессора, производительность подачи | л/мин | 730 | 730 |
| Ёмкость напорного резервуара | литров | 500 | 500 |
| Мощность привода компрессора | кВт | 6,3 | 6,3 |

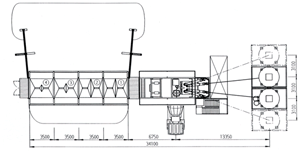

MIXOMAT ТDZ 3500 D - R3 / 4
MIXOMAT ТDZ 3500 D - R4 / 4
| MIXOMAT TDZ 3500 D- R | ||
|---|---|---|
| Производительность по жёсткому бетону, теоретическая *) | ок.м.куб/ч | 100 |
| Ёмкость смесителя (при загрузке заполнителей россыпью) | кг | 5600 |
| Мощность привода смесителя | кВт | 2x45 |
| Привод гидравлического разгрузочного устройства | кВт | 3,0 |
| Мощность привода загрузочного устройства | кВт | 2x15 |
| Скорость вертикального (вверх и вниз) перемещения загрузочного устройства | м/сек | 0,39 / 0,78 |
| Предел взвешивания весов для заполнителей | кг | 6000 |
| Предел взвешивания весов для связующих | кг | 1200 |
| Пропускная способность шнеков для связующих | м.куб/ч | 52 |
| Предел взвешивания водяных весов | кг | 600 |
| Сечение соединения для подачи воды | DN | 50 |
| Мощность компрессора, производительность подачи | л/мин | 730 |
| Ёмкость напорного резервуара | литров | 500 |
| Мощность привода компрессора | кВт | 6,3 |
