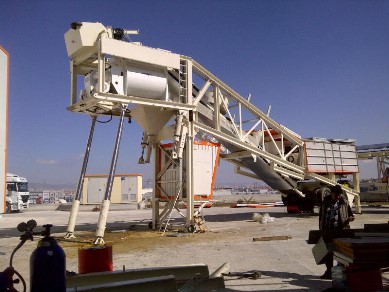

ПродукцияБетоносмесительное оборудование GOKERМобильныеSuper MobilmiX90 Преимущества мобильного завода SUPERMOBILMIX90
-
Рабочий комплект оборудования разворачивается на новом месте в течение одного дня.
-
Монтаж может быть осуществлен без крана в течение 30 минут, с использованием гидравлических опор, поставляемых опционально. Для монтажа может быть использо-вано также дополнительно поставляемое приспособление с цепной талью.
-
Все оборудование завода расположено на одном шасси. Никаких дополнительных со-единений. На шасси располагаются: бункер инертных на 80 тонн (4Х20), дозатор инертных, наклонный конвейер с шевронной лентой под углом 30º, дозаторы цемента, воды и добавок, кабина управления и шкаф автоматики.
-
Встроенный компрессор.
-
Для установки необходима ровная площадка.
-
Несущая конструкция – две 16 тонные высокопрочные фермы, Используется европей-ский HEB – профиль.
-
Склад расходных материалов на территории России.
-
В состав завода при продаже входит комплект брони, комплект месильных инструмен-тов, а также комплект ЗИП.
Технические характеристики:
| Параметр | Значение | Super MobilmiX90 |
|---|---|---|
| Производительность | М3/ч | 60 |
| Тип смесителя | Двухвальный | SIMEM MSO 3000 |
| Объем по загрузке | л | 3000 |
| Объем готового бетона | л | 2000 |
| Бункер хранения инертных материалов | М3 | 4x20=80 |
| Количество фракций в бункере | Шт. | 4 |
| Объем весов инертных | М3 | 6 |
| Объем дозатора цемента | кг. | 1000 |
| Объем дозатора воды | л | 600 |
| Объем дозатора добавок | л | 30 |
| Установленная мощность | КВт. | 170 |
| Питание | в | 400в 50 гц. |
Двухвальный смеситель MSO 3000
| Емкость смесителя | 3000 л |
| Выход бетона за замес | 2000 л |
| Мощность привода | 2x37 кВт |
| Мощность привода гидростанции | 2,2 кВт |
| Количесиво разгрузочных отверстий | 1 |
| Концевые выключатели шибера | 2 (закрыто/открыто) |
| Защитный кожух смесителя | с одной откидной крышкой |
| Количество смотровых отверстий | 1 |
| Количество концевых выключателей | 1 |
| Распределитель воды | 1 |
| Электропитание | 3-х фазное 400 в |
| Питание клапанов | 24 в, DC |
Смеситель состоит из:
-
Смесительное корыто в виде сварной конструкции с 4-мя лапами для крепления смесителя, с элементами крепления приводного механизма.
-
Легкозаменяемая футеровка (броня) дна корыта и боковых стенок изготовлена из износостойких элементов из стали твердостью 400 по шкале Бриннеля.
-
Смесительный механизм с двумя смесительными валами противоположного вращения, смонтированными в опорных подшипниках в торцевых частях смесительного корыта. Месильные рычаги из чугуна марки GS500 крепятся на валу при помощи болтовых соединений. На месильных рычагах установлены лопатки из особо прочного отбеленного хромоникелевого чугуна (600 по Бриннелю)
-
Необслуживаемые опорные подшипники смесительных валов с саморегулирующимися торцевыми и лабиринтными уплотнениями для эффективного предотвращения попадания смазки в смесительное корыто.
-
Автоматическая система централизованной смазки для опорных подшипников, уплотнительных устройств и опор разгрузочного шибера, приводится в действие электродвигателем со встроенным блоком управления 24 в.
-
Гидравлически приводимое в действие разгрузочное устройство расположено в центре смесительного корыта параллельно смесительным валам, позиционируемое в положения «закрыто - открыто» с помощью бесконтактных (индукционных) концевых выключателей. Разгрузочный шибер имеет легкозаменяемую футеровку и регулируемые уплотнительные планки и приводится в действие смонтированной на смесителе компактной гидравлической станцией (давление 200 бар.) с ручным насосом для аварийного открытия.
-
Механизм опорожнения приводится в действие при помощи гидравлического цилиндра..
-
Приводной механизм состоит из двух планетарных редукторов, приводимых в действие двумя трехфазными асинхронными электродвигателями и клиноременной передачи. Синхронное движение смесительных валов обеспечивается за счет сцепления посредством карданного вала. Приводной механизм оборудован защитным кожухом.
-
Защитный кожух смесительного корыта оборудован откидной крышкой с телескопическими пружинными фиксаторами для чистки смесителя и защитным концевым выключателем, а также смотровым люком.
