TÜRKMOBİL 35
 |
 |
 |
 |

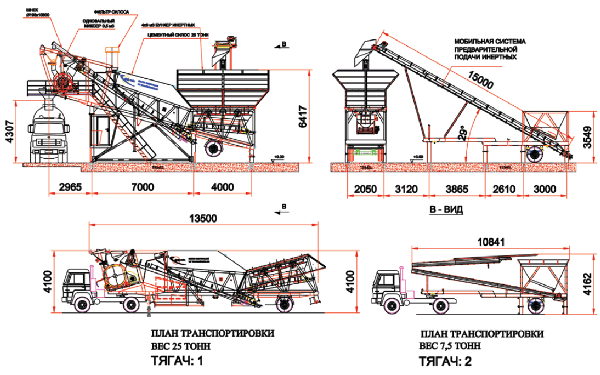

 Схема размещения и транспортировки мобильного бетонного завода TÜRKMOBİL 35 | |||
Мобильный бетонный завод комплектуется бункером инертных материалов емкостью 4x10 м3 общим объемом 40 м3, взвешивание инертных материалов осуществляется посредством весового конвейера подачи инертных, на котором установлены высокоточным тензодатчиком ESIT. Устройство конвейера позволяет одновременно выполняет две функции: взвешивание инертного материала и передача.
Несущая конструкция высотой до 4100 мм (высота до загрузочной горловины) производится из высококачественной стали, соответствующая международным нормам и стандартам. В длине 15465 мм и высоте транспортировки 4565 мм соблюдаются международные стандарты и простота наполнения мешалки и дальнейшей выгрузки бетонной смеси.
Мобильный бетонный завод «Семикс» (Semix) оборудован дозатором цемента, оцинкованным дозатором воды и дозатором химической добавки:
- Весовой бункер-дозатор цемента грузоподъемностью 300 кг.
- Весовой бункер-дозатор воды грузоподъемностью 150 литров.
- Весовой бункер-дозатор хим. добавок объемом 20 кг.
По завершения взвешивания дозаторами материалы загружается в одновальный горизонтальный бетоносмеситель «Семикс» (Semix) производительностью 500 литров (емкость 750/500). Броня внутренней поверхности миксера изготовлена из высоко прочной стали 10 мм HARDOX 500.
Кабина оператора оборудована кондиционером и компьютером. Для удобства транспортировки мобильного завода кабина оператора складывается. Программное управление и система контроля SCADA – эта система автоматизации работает визуально с монитора компьютера и с поддержкой на анимированной основе. Имеется возможность создания на компьютере неограниченное количество рецептов с использованием различных материалов.
На бетонных заводах «Семикс» (Semix) используются шнеки мировых производителей WAM/OTS. В базовой комплектации мобильные бетонные заводы «Семикс» (Semix) производительностью от 35 м3/час поставляется встроенными силосами цемента 2х12 тонн. Силоса цемента которыми комплектуется мобильный завод имеет болтовое соединением листов и обечаек, что позволяет быстро перевозить на новый объект и устанавливать. По желанию Покупателя возможна комплектация силосами цемента (сварным, болтовым, телескопическим) вместимостью до 100 тонн.
|
Характеристика |
Значение |
|
Бетонный завод | |
|
Производительность (м3/час) |
35 |
|
Характеристика смесителя | |
|
Производительность смеистеля (м3) |
0,5 |
|
Объем сухого бетона (л) |
750 |
|
Объем уплотненного бетона (л) |
500 |
|
Мощность мотора (кВт) |
18,5 |
|
Тип смесителя |
одновальный горизонтальный |
|
Бункер инертных | |
|
Количество секций бункера |
4 |
|
Объем секций бункера (м3) |
8 |
|
Общий объем бункера (м3) |
32 |
|
Бункер взвешивания инертных материалов | |
|
Ширина (мм) |
650 |
|
Длина (мм) |
3900 |
|
Мощность двигателя (кВт) |
11 |
|
Ленточный конвейер подачи инертных | |
|
Ширина (мм) |
650 |
|
Длина (мм) |
8000 |
|
Мощность мотора (кВт) |
11 |
|
Грузоподъемность | |
|
Дозатор инертных (кг) |
1000 |
|
Дозатор цемента (кг) |
300 |
|
Дозатор воды (кг) |
150 |
|
Дозатор хим. добавок (кг) |
20 |
|
Цементный шнек | |
|
Диаметр шнека (мм) |
193 |
|
Длина шнека (мм) |
10000 |
|
Мощность мотора (кВт) |
7,5 |
|
Цементный силос | |
|
Объем (тонна) |
12 |
|
Количество (шт.) |
2 |
|
Компрессор | |
|
Производительность компрессора (л/мин) |
1100 |
|
Рабочее давление (кг/см2) |
7,5 |
|
Мощность мотора (кВт) |
7,5 |
|
Водяной насос | |
|
Производительность насоса (м3/час) |
15 |
|
Рабочее давление (бар) |
2-4 |
|
Объем бака (м3) |
1 |
|
Общая потребляемая мощность | |
|
Общая потребляемая мощность (12 тонн 2 силоса/кВт) |
60 |
